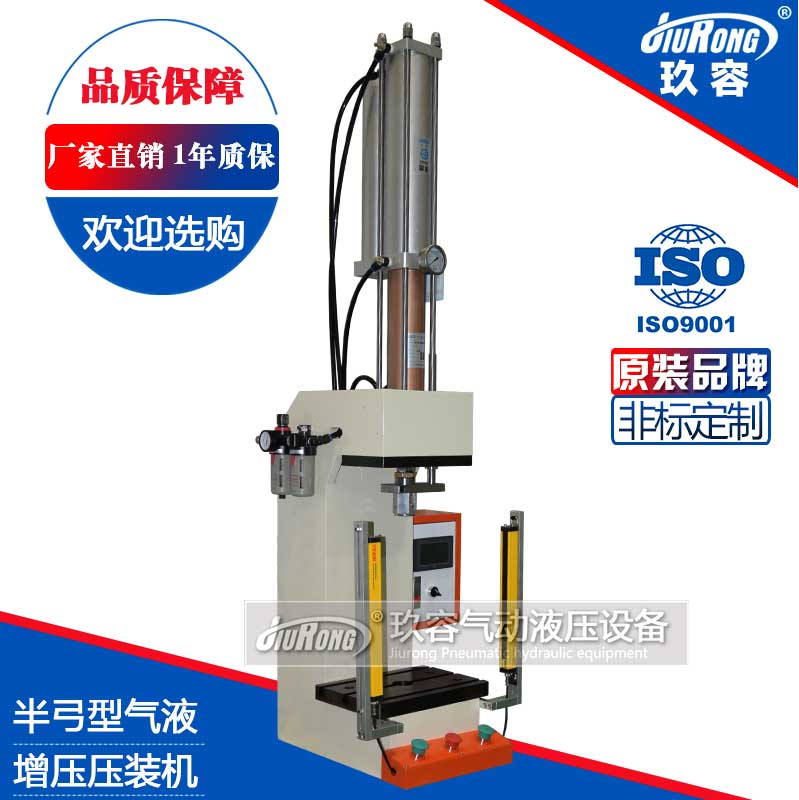

玖容气液压力机半弓型气液压力机

10吨气液增压缸冲床返回

  • 作动方式:双动

  • 作动条件:4~7kg/cm2压缩空气

  • 液压抗魔油:VG68#抗磨液压油

  • 工作温度:0~60℃

  • 电源:220V

  • 气缸耐压:12kg/cm2

  • 行程公差:+0.20mm 0.00mm

  • 运行速度:25-45次/min

  • 控制办法:电控、气控、手控、脚控

  • 玖容厂家直销,非标定制,欢迎选购!


  • 产品介绍

  此10吨气液增压缸冲床为非标定制产品,产品型号为JRS-A-100-200-20L-10T,产品采用C型结构耐冲压不变形,上下料方便操作舒适,双轴导向精确稳定,双手启动按钮操作盒和PLC自动化编程控制器控制,配了易福门油压传感器,带底座,气动执行元件为我司的标准型气液增压缸,出力吨位为10吨。玖容高新技术企业专业非标定制30年经验,ISO:9001质量管理体系认证品质保障!

  气液增压冲床又叫气液压力机,气液增压机,产品没有油压系统待机时所产生的嗓音,只需4~7公斤压缩空气驱动即可达到1~200吨高压液压出力,整机结构简单紧凑,动作速度较液压冲床快且平稳,出力大于普通气动冲床,出力易调整不损模,操作简单易维护保养,非常的节能环保。

10吨气液增压缸冲床产品参数】:

1、外形尺寸约为:L800*W750*H2175。
2、装模尺寸:工作台尺寸为400*300*40,开模高度300,喉深155。
3、装模方式:上模连接在上模模头的φ25内孔处,下模使用螺栓或T型螺母连接到在工作台上的T型槽上。
4、气液增压缸型号为:JRA-100-200-20L-10T,总行程200mm(含增压行程20mm)。
5、增压缸出力参数:当气源压力为0.6mpa时,理论预压出力为470kg;理论增压出力为11775kg;理论回程拉力为360kg;前盖气口在后,其他3气口在右侧面,均为ZG1/2"。
6、操作方式:正前面底部附带有一个操作按钮盒,附双手启动2个,急停开关1个。
7、电控部分:标准型电控箱,另配易福门油压传感器一套。
注:以上参数均可非标定制。

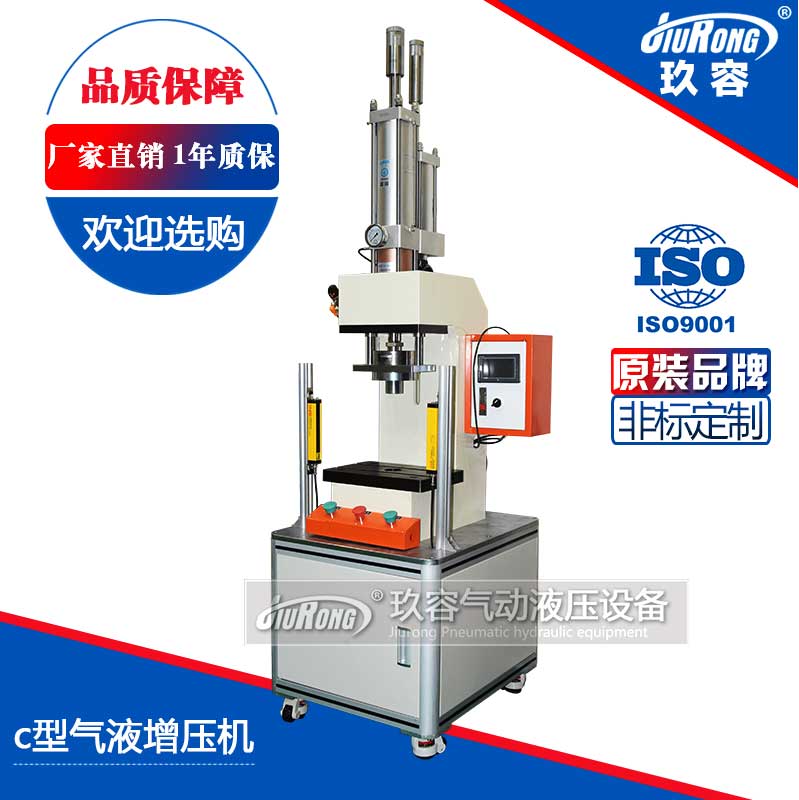

10吨气液增压缸冲床


咨询热线:400-833-2669

10吨气液增压缸冲床产品选型须知】:

1、增压缸油缸径_mm;
2、增压缸总行程_mm;
3、增压缸增压行程_mm;
4、增压缸气源压力_公斤;
5、增压缸高压出力_吨;
6、工作台规格长_mm*宽_mm*高_mm;
7、工作台封闭高度_mm;
8、气液增压缸冲床工作频率_次/min;
9、气液增压缸冲床回程拉力_kg;
10、三联件及电控箱要求等等。

10吨气液增压缸冲床产品特点】:

节能环保动力来源取得方便,节能环保。结构好半弓型结构,上下料方便。
以压缩空气为动力源,操作维护简单,电力消耗低,无冲击无噪音,无油压升温困扰,无泄漏安全性高,无需液压系统更加节能环保(有数据显示最高节能可高达90%)。C型机身整体铸造结构坚固,高钢性,性能稳定,上下料方便操作舒适,易操作易维护,适合长期作业。
先进先进的“软到位”和独特的“增力自适应”。易维护易调整,易维护。
采用气液增压缸作为动作元件,利用空油转化增压,先进的“软到位”冲压技术和独特的“增力自适应”冲压技术,动作速度快、平稳、出力大(1~200t),出力容易调整,改善了传统油压压床的缺点。只要调整气压压力就能达到需要的压力,预压及增压出力均可按需精确调节,整机结构简单紧凑相对于采用液压系统等的更加易维护,节约维护成本。




多功能多功能产品,高效经济效益。自动化自动化程度高,安全性好。
多功能产品,可根据不同的产品或模具,任意调整高度、速度、行程、压力和冲压时间,更换不同模具即可实现一机多用的经济效益。可选电控、气控、手控、脚控及PLC自动化编程控制等,自动化程度高,并可选配机架、安全光柵、保护罩等辅助配件,安全系数高。

玖容10吨气液增压缸冲床产品看得见的高品质】:

1、高品质增压缸
集气缸和液压缸优点于一体,仅需要4~7公斤气源压力,出力大速度快传动稳定行程可调,先进“软着陆”及“增压自适应”冲压技术,易操作易调整易维护,低噪音无泄漏无油压系统升温困扰。

高品质增压缸
双轴导向组件
2、抗转动的导向杆
装有单、双导柱或四导柱结构,具有导向、防转、弹簧复位和行程调节四重功能。

3、亚德客电磁阀两联件
由优质气源处理元件和气动控制元件集成的气动控制单元,确保气动压力机可以长期、稳定、高效的工作。

亚德客电磁阀两联件
易福门油压传感器
4、易福门油压传感器
油压传感器:用来数字化显示出当前油缸油压大小。

5、PLC自动化控制
PLC可编程控制器控制,储存数据大,触摸屏操作界面,读取方便,操作更稳定更简单。

PLC编程控制器
T型槽固定板
6、T型槽工作台
洗T型槽,安装方便,调试方便,工作台尺寸可定制。

注:气液增压缸冲床一般为非标定制,具体使用的增压缸种类、工作台面积、装模高度、辅助配件及控制方式等等均可按照客户要求定制,不同配置价格不一,望广大新老客户知晓!
非标定制产品,具体产品外观图以我司技术给出的设计图纸为准!

10吨气液增压缸冲床产品应用范围】:

气液增压缸冲床是解决普通气动压力机压力不足的理想机型,是克服液压机功耗大、效率低、易污染的替代产品。目前在五金、电子电器、汽车配件、机械设备、印刷设备、高周波设备、锂电池设备、轴承压人设备、电子设备、吹瓶机械设备、烫金机械设备、低压注胶设备、成型机械、电声设备、纸塑设备、铆接设备、压力机械、非标自动化设备、金属制品、电声设备、机电设备、橡胶机械、冶金机械、建筑、钟表元件、仪器仪表、温控器、继电器、工具、医疗用品、文体用品、生活用品等众多行业在装配、落料、切割、挤压成型、塑料熔接、翻边、裁断、冲压、压入、压弯、折弯、锻压锻合、铆接铆合、修毛边、冲孔、校准和压印等场合中得到广泛应用。


气液增压缸冲床产品应用


10吨气液增压缸冲床产品操作及维护注意事项】:

1、在选型时,实际出力约为理论出力的80%,并需要考虑厂内压力源之压力值大小(我司产品理论出力以6kg/cm2压缩空气计算)。
2、接上空压源时,请将使用之配管清洁,除去其中的水分及沙尘等杂物。
3、注意三点组合之排水功能是否正常,若失效,则用于手动方式定时排水或更换新产品。
4、停机未工作时应将机台压力释放及切断电源,减少消耗能源及延长产品寿命。
5、增压缸所采用液压油为ISOVG-68#抗磨液压油,当液压油出现乳化现象或者使用半年后应更换液压油;加油时应注意:注入油量是否在上下限之间,不可低于下限或高出上限。
